绝对的干货分享，什么是dbm与W？

发布时间：

2023-04-07

来源：

作者：



近期有很多客户、同事问到关于dBm与W之间的换算，这个在屏蔽器行业中是常遇到的问题，如果没有专门了解他们的算法规律的话，一般是不知道的，本期大家一起来详细了解他们之间的换算方法，通过了解这篇文章，后面遇到这样计算问题，再也不难了



一、什么是dBm与W



在通信行业或者手机参数，屏蔽器参数中涉及功率大小，总会提到dbm这个单位，很多人一直就对这些单位搞得不清不楚。

Tx是发射（ Transmits ）的简称。无线电波的发射功率是指在给定频段范围内的能量，通常有两种衡量或测量标准：

功率（ W ）：相对 1 瓦（ Watts ）的线性水准。

例如，WiFi 无线网卡的发射功率通常为0.036W ，或者说 36mW 。

增益（ dBm ）：相对 1 毫瓦（ milliwatt ）的比例水准。

例如 WiFi 无线网卡的发射增益为 15.56dBm 。



两种表达方式可以互相转换：

dBm = 10 x log[ 功率/mW]
mW = 10 [ 增益 dBm / 10 dBm]



这里面W 为功率P的单位。

dBm 定义是分贝毫瓦。是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值）,计算公式为：dBm = 10log ( P /1 mw)。

二、dBm与W之间如何转换



如何快速转换dBm与W？在这里有一个口算方法。该口算规律为：“1个基准”和“2个原则”。

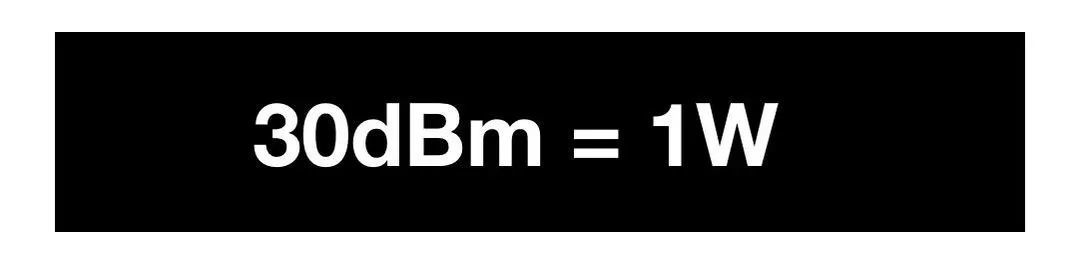

一、1个基准：



二、2个原则：

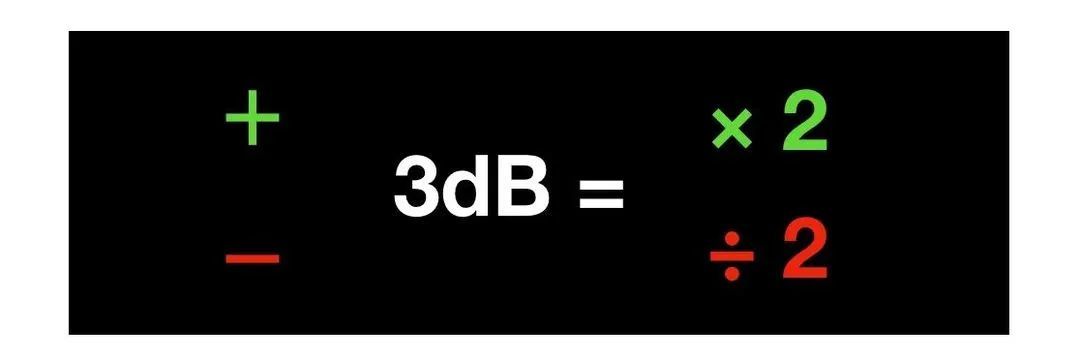

1、＋3dB，功率乘以2；－3dB，功率除以2

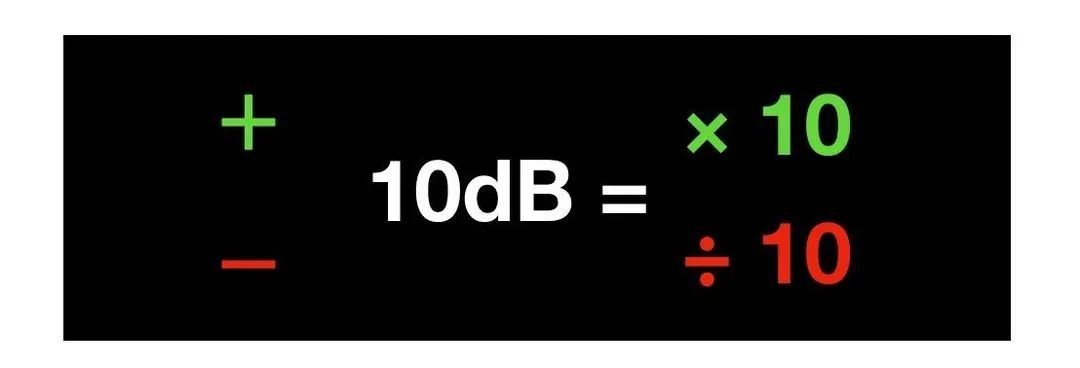

2、＋10dB，功率乘以10；－10dB，功率除以10



三、转换计算实例



几乎所有整数的dBm都可用以上的“1个基准”和“2个原则”转换为W。通过这些案例可以详细了解他们计算。





一、基本的转换示例



例1：100mW + 3dB = ？W
100mW + 3dB = 100×2 = 200（mW）

例2：100mW + 10dB = ？W
100mW + 10dB = 100 × 10 = 1000（mW）

例3：100mW + 7dB = ？W
100mW + 7dB = 100mW + （10dB - 3dB）
                         =100 × 10 ÷ 2
                         = 500（mW）

例5：44dBm= ? W　
44dBm = 30dBm + 10dB + 10dB－3dB－3dB
              =1W×10×10÷ 2 ÷ 2
              = 25W

例6：32dBm= ? W
32dBm = 30dBm + 3dB + 3dB + 3dB + 3dB－10dB
             = 1W×2×2×2×2÷10
             = 1.6W




二、+1dB和+2dB的计算技巧



+1dB = +10dB－3dB－3dB－3dB
          = X×10×1/2×1/2×1/2
          = X×1.25

+2dB = －10dB+3dB+3dB+3dB+3dB
          = X×0.1×2×2×2×2
          = X×1.6




三、快速计算－1dB和－2dB



在计算中，有时候也可以根据上面的规律变换为－1dB和－2dB，达到快速口算的目的，即：　

－1dB = －10dB+3dB+3dB+3dB
           = X×0.1×2×2×2
           = X×0.8
　　
－2dB = －3dB+1dB
            = X×1/2×1.25
            = X×0.625
　　
例1：
51dBm = 30dBm+10dB+10dB+1dB
             = 1W×10×10×1.25
             = 125W
　　
例2：
38dBm = 30dBm + 10dB－2dB
              = 1W×10×0.625
              = 6.25W


     主要是记住上面一个基准两个原则，然后其它的计算直接套用这一个基准两个原则就行。

看到这里dbm和W的换算是不是很简单，自己给自己出个题目算算吧！
